附件一：有机热载体系统示意图

说明：有机热载体系统示意图仅用于方便读者对《锅炉安全技术监察规程》第十一章中相关条款内容的正确理解，本附图并不包含任何向读者推荐设计方案的意图，也无意要求任何人采用图中所示意的有机热载体系统。

图释

1  有机热载体锅炉                     12  低沸物冷凝液收集罐

2  工艺用热设备                         13  膨胀罐快速关断阀

3  循环泵                                     14  闪蒸罐

4  膨胀罐                                     15  面式冷凝器

5  储存罐                                     16  储罐加热器

6  膨胀管                                     17  冷凝液供给泵

7  溢流管                                     18  冷凝液罐

8  排气管                                     19  取样冷却器

9  锅炉安全阀                              20  补充泵

10  闭式容器安全阀                    21  自动流量控制阀（或压差释放阀）

11  膨胀罐快速排放阀

图11-1  开式液相系统

图11-2  闭式液相系统

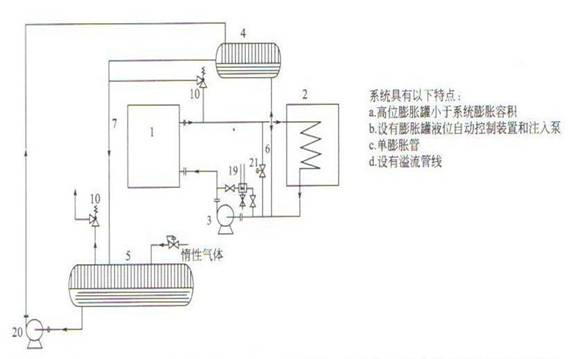

图11-3  闭式液相系统（由高位膨胀罐和低液位储罐共同容纳系统内有机热载体膨胀量的系统）

 图11-4  闭式液相系统（具有双膨胀管的系统）

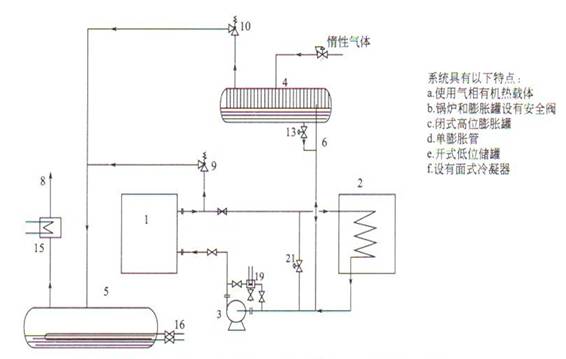

图11-5  闭式液相系统（使用气相有机热载体的液相系统）

图11-6  自然循环气相系统

图11-7  液相强制循环节流减压蒸发气相系统
